HAMi 平台版在线部署手册

本文档面向 SRE / 平台工程师，介绍如何在 Kubernetes 集群上部署 HAMi AI Platform ，并完成与 HAMi、Prometheus、NVIDIA GPU Operator、Gateway 等基础组件的对接和功能验证。

⚠️ 安装 ≠ 激活

完成 Helm Chart 安装后，平台服务可以启动；HAMi 的 GPU 虚拟化和调度功能需完成许可证激活后才能使用。

安装过程本身不依赖证书，您可以先完成部署，再通过后续步骤申请并导入证书。

简而言之：先装软件，后拿证书；不激活则 vGPU 切分与调度功能不可用，验证也会失败。

前置条件清单

类型	要求	验证命令
Kubernetes	在线安装请按所选 Chart 的 Kubernetes 支持范围配置集群。	`kubectl version`
容器运行时	containerd、CRI-O 等 Kubernetes CRI 运行时；GPU 节点已配置 NVIDIA Container Toolkit	`kubectl get nodes -o wide`
GPU 驱动	NVIDIA driver ≥ 470（推荐 ≥ 550）	`nvidia-smi`
Prometheus CRD	启用 Prometheus 或 VictoriaMetrics 监控对接时，需要 monitoring.coreos.com CRD。	`kubectl api-resources --api-group=monitoring.coreos.com`
GPU Operator	如已安装 GPU Operator，请确认 NVIDIA device-plugin 的管理方式，避免与 HAMi 重复提供设备。	helm list -A
存储空间	建议大于 30 GB	`df -h`

HAMi 自带的 NVIDIA device-plugin 与 GPU Operator 内置 device-plugin 不应同时启用。请在 GPU Operator 的 Helm values 中设置 devicePlugin.enabled=false。集群还需有可用的默认 StorageClass。

HAMi AI Platform 使用 Kubernetes Gateway API 和 Envoy Gateway 暴露服务。部署前检查目标集群是否已有相应的 Gateway API CRD 和控制器；尚未安装时，按下文安装 Envoy Gateway。Gateway API 的概念与安装方式参见官方文档。

安装

本节使用在线 Helm Charts 安装。安装完成后，还需要申请证书并激活。

路径 A：在线 Helm Charts 安装

使用当前 kubeconfig context 指向目标集群后，先安装 HAMi 核心，再按需安装 NVIDIA GPU Operator、昇腾设备插件和监控组件。

推荐使用版本追踪系统维护集群中所有 Helm Chart releases 的 values 文件。 通过使用 -f example-values.yaml 覆盖 Charts 中默认 values 中与之相对应的 key。

选择好 kubeconfig context 后，开始操作：

安装 dynamia-ai/hami-enterprise：

helm install hami \
  oci://dynamia-ai-registry.cn-hangzhou.cr.aliyuncs.com/public/charts/hami-enterprise \
  --version 2.10.0-r2 \
  --namespace hami-system \
  --create-namespace

hami-enterprise 常见 Chart 自定义选项如下表，完整 values 配置请见：HAMi Helm Chart Values Reference。

参数	说明	默认值
`dra.enabled`	是否部署启用 DRA	`false`
`scheduler.leaderElect`	是否启用`hami-scheduler`的多节点选举	`true`
`scheduler.replicas`	调整 `hami-scheduler`的实例数量	1
`scheduler.kubeScheduler.image.registry`	`hami-scheduler`所使用的`kube-scheduler`镜像仓库。	`registry.cn-hangzhou.aliyuncs.com`
`scheduler.kubeScheduler.image.repository`	`hami-scheduler`所使用的`kube-scheduler`镜像名称。	`"google_containers/kube-scheduler"`
`scheduler.kubeScheduler.image.tag`	`hami-scheduler`所使用的`kube-scheduler`镜像版本。如果不填，chart 会推算一个合适的版本。	`""`

使用非 NVIDIA 设备时，必须在 HAMi values 的 devices 下启用对应厂商。昇腾节点至少配置：

devices:
  ascend:
    enabled: true
    hamiVnpuCore: true

可选：NVIDIA GPU Operator

NVIDIA GPU Operator 是可选组件。节点已具备兼容的驱动、NVIDIA Container Toolkit 和运行时配置时，可以跳过。节点准备及 GPU Operator values 取舍请参阅 HAMi NVIDIA GPU 节点准备文档。如安装或复用 GPU Operator，关闭其内置 device-plugin（devicePlugin.enabled=false）和 CDI（cdi.enabled=false）。当前 HAMi Enterprise 使用 scheduler.useDownward，与 CDI 不兼容。调整已有集群的 CDI 配置前，请先评估运行中的 GPU 工作负载。

helm repo add nvidia https://helm.ngc.nvidia.com/nvidia && helm repo update

helm install --wait --generate-name \
  -n gpu-operator --create-namespace \
  nvidia/gpu-operator \
  --set devicePlugin.enabled=false \
  --set dcgmExporter.serviceMonitor.enabled=true \
  --set cdi.enabled=false \
  --version=v25.10.1

可选：昇腾设备插件

在 HAMi 核心安装完成且 devices.ascend.enabled 与 devices.ascend.hamiVnpuCore 已启用后，按需安装昇腾设备插件。已有同类设备插件时避免重复安装。插件复用 HAMi 创建的 hami-scheduler-device ConfigMap。

nameOverride: "ascend-device-plugin"
fullnameOverride: "ascend-device-plugin"
config:
  create: false
  existingDeviceConfigMapName: hami-scheduler-device

helm install ascend-device-plugin \
  oci://dynamia-ai-registry.cn-hangzhou.cr.aliyuncs.com/public/dynamia-ai/charts/ascend-device-plugin \
  --version 0.2.1 \
  --namespace hami-system \
  -f ascend-device-plugin.yaml

如果集群中没有 Gateway API 实现，安装 envoyproxy/envoy-gateway 用于暴露服务：

helm install eg \
  oci://docker.io/envoyproxy/gateway-helm \
  --version v1.6.2 \
  --namespace envoy-gateway-system \
  --create-namespace \
  --set global.images.envoyGateway.image=docker.io/envoyproxy/gateway:v1.6.2 \
  --set global.image.ratelimit.image=docker.io/envoyproxy/ratelimit:99d85510 \
  --set config.envoyGateway.gateway.controllerName=gateway.envoyproxy.io/gatewayclass-controller \
  --set config.envoyGateway.provider.type=Kubernetes

安装 dynamia-ai/kantaloupe （AI Platform 平台服务，下称 kantaloupe ）：

helm install kantaloupe \
  oci://dynamia-ai-registry.cn-hangzhou.cr.aliyuncs.com/public/charts/kantaloupe-chart \
  --version 0.20.1 \
  --namespace kantaloupe-system \
  --create-namespace \
  --set fullnameOverride=kantaloupe

kantaloupe 由于需要配置功能特性、服务暴露、监控指标采集等功能，配置项较多，请按需配置，完整 values 配置请见 kantaloupe Helm Chart Value Reference。

以下示例使用 Kantaloupe Chart 原生 values 结构。在线 Helm 安装时可合并后直接使用。

配置默认平台管理员信息

auth:
  jwtSecret: "<JWT_SIGNING_SECRET>"
  bootstrapAdminUsername: "bootstrap-platform-admin"
  bootstrapAdminPassword: "<ADMIN_PASSWORD>"
  bootstrapAdminFullName: "Platform Administrator"
  bootstrapAdminEmail: "admin@email.com"

使用 envoy-gateway NodePort 暴露服务，在集群外部使用LoadBalancer（云厂商负载均衡、自建负载均衡等）转发四层流量 。

gateway:
  enabled: true
  hostnames:
    - your-domain.example.com
  apiserverCors:
    enabled: true
    allowCredentials: true
    allowOrigins:
      - https://your-domain.example.com
  envoy:
    service:
      ports:
        http:
          nodePort: 30080
        https:
          nodePort: 30443
      type: NodePort
  listeners:
    - name: http
      port: 80
      protocol: HTTP
    - name: https
      port: 443
      protocol: HTTPS
      tls:
        certificateRef:
          name: your-domain-tls-secret
        redirectFromHttp: true

使用 envoy-gateway NodePort 暴露服务，简单 PoC

gateway:
  enabled: true
  listeners:
    - name: http
      port: 80
      protocol: HTTP
  envoy:
    service:
      type: NodePort
      ports:
        http:
          nodePort: 30080

使用云厂商或裸金属服务提供的负载均衡 controller 接手的 LoadBalancer service

gateway:
  enabled: true
  hostnames:
    - your.domain
  listeners:
    - name: http
      port: 80
      protocol: HTTP
    - name: https
      port: 443
      protocol: HTTPS
      tls:
        certificateRef:
          name: your-tls-secret
        redirectFromHttp: true
  envoy:
    service:
      type: LoadBalancer
      ports:
        http: {}
        https: {}

替换 prometheus Query API addr（默认为 http://prometheus-kube-prometheus-prometheus.monitoring.svc.cluster.local:9090）

apiserver:
  prometheusAddr: http://your-prometheus-query-api.com:9090

controllerManager:
  prometheusAddr: http://your-prometheus-query-api.com:9090

启用 GPU 节点

HAMi 的 NVIDIA device-plugin 仅在带 gpu=on 标签的节点上启动。以下标签用于需要由 HAMi 管理的 NVIDIA 节点；Ascend 组件通过各自的 nodeSelector 选择节点：

kubectl label nodes <node-name> gpu=on

验证：kubectl -n hami-system get pods 应能看到 hami-device-plugin-*、hami-scheduler-* 处于 Running 状态。

监控为可选项。仅在需要采集指标且集群尚无兼容监控系统时，按下例安装 kube-prometheus-stack；已有 Prometheus 或 VictoriaMetrics 时，请在后面的“监控对接”章节接入现有系统。

helm install prometheus \
  oci://ghcr.io/prometheus-community/charts/kube-prometheus-stack \
  --version 72.3.0 \
  --namespace monitoring \
  --create-namespace \
  --set alertmanager.enabled=false \
  --set grafana.enabled=false

监控对接

按需将 HAMi、DCGM Exporter 或 NPU Exporter 指标接入现有监控系统。需要随本手册安装 Prometheus 时，可选用前述 kube-prometheus-stack 命令。查询指标前，先检查相应采集目标 up=1。

如果使用 Prometheus， ServiceMonitor 资源的 metadata.labels 必须与 Prometheus 资源的 spec.serviceMonitorSelector 字段匹配，否则 Prometheus不会采集这些指标。

使用 VictoriaMetrics Operator 时，VMAgent.spec.serviceScrapeSelector 匹配 VMServiceScrape.metadata.labels，同时检查 serviceScrapeNamespaceSelector。从 ServiceMonitor 转换时，应确认已生成对应的 VMServiceScrape。

验证指标采集

Exporter	查询指标	预期
`dcgm-exporter`	`DCGM_FI_DEV_GPU_UTIL`	返回非空值
`hami-exporter`	`hami_host_gpu_utilization_ratio`	返回非空值
`hami-device-plugin-exporter`	`hami_gpu_core_allocated_ratio`	返回非空值

除了 exporter 的指标，还需要查询 kantaloupe_gpu_temp 验证 kantaloupe 服务指标是否被正确采集。

证书获取

HAMi 核心与平台服务就绪后即可获取授权申请信息；按需安装的 GPU Operator、昇腾及监控组件不构成前置条件。

使用平台管理员账号登录 HAMi AI Platform。
进入 License 与系统信息页面。
按照页面提示获取授权申请信息。
将授权申请信息发送给密瓜智能销售或交付人员。
根据指引完成激活。

激活后验证

kubectl -n hami-system get pods
kubectl describe node <gpu-node>
kubectl get events --field-selector involvedObject.name=hami-license -n hami-system
kubectl get nodes -o custom-columns='NODE:.metadata.name,LICENSE:.metadata.annotations.hami\.io/nvidia-license'

事件中出现 LicenseValid 表示许可证校验通过。确认已选择组件的 Pod 处于 Running 或 Completed 状态，并确认受管节点已注册加速卡资源。

在线示例工作负载验证

运行以下示例前，确认目标集群能够拉取测试镜像 nvidia/cuda:12.4.0-base-ubuntu22.04。如果集群使用私有镜像仓库，请先将该镜像同步到私有仓库，并修改示例中的镜像地址。

kubectl delete pod hami-smoke --ignore-not-found

kubectl apply -f - <<'EOF'
apiVersion: v1
kind: Pod
metadata:
  name: hami-smoke
spec:
  restartPolicy: Never
  containers:
    - name: cuda
      image: nvidia/cuda:12.4.0-base-ubuntu22.04
      command: ["sh", "-c", "nvidia-smi && sleep 30"]
      resources:
        limits:
          nvidia.com/gpu: 1
          nvidia.com/gpumem: 2000
EOF

kubectl wait --for=condition=Ready pod/hami-smoke --timeout=180s
kubectl logs hami-smoke

Pod 进入 Ready 状态且日志正常输出 GPU 信息，表示 HAMi 已完成 GPU 调度，容器内的 NVIDIA 运行时可以正常访问 GPU。验证完成后删除测试 Pod。

kubectl delete pod hami-smoke

HAMi AI Platform验证

# 1. Pod 状态
kubectl -n kantaloupe-system get pods

# 2. 服务可达
kubectl -n kantaloupe-system get svc

HAMi AI Platform 服务暴露后，打开站点，确认前后端正常工作。

创建工作负载

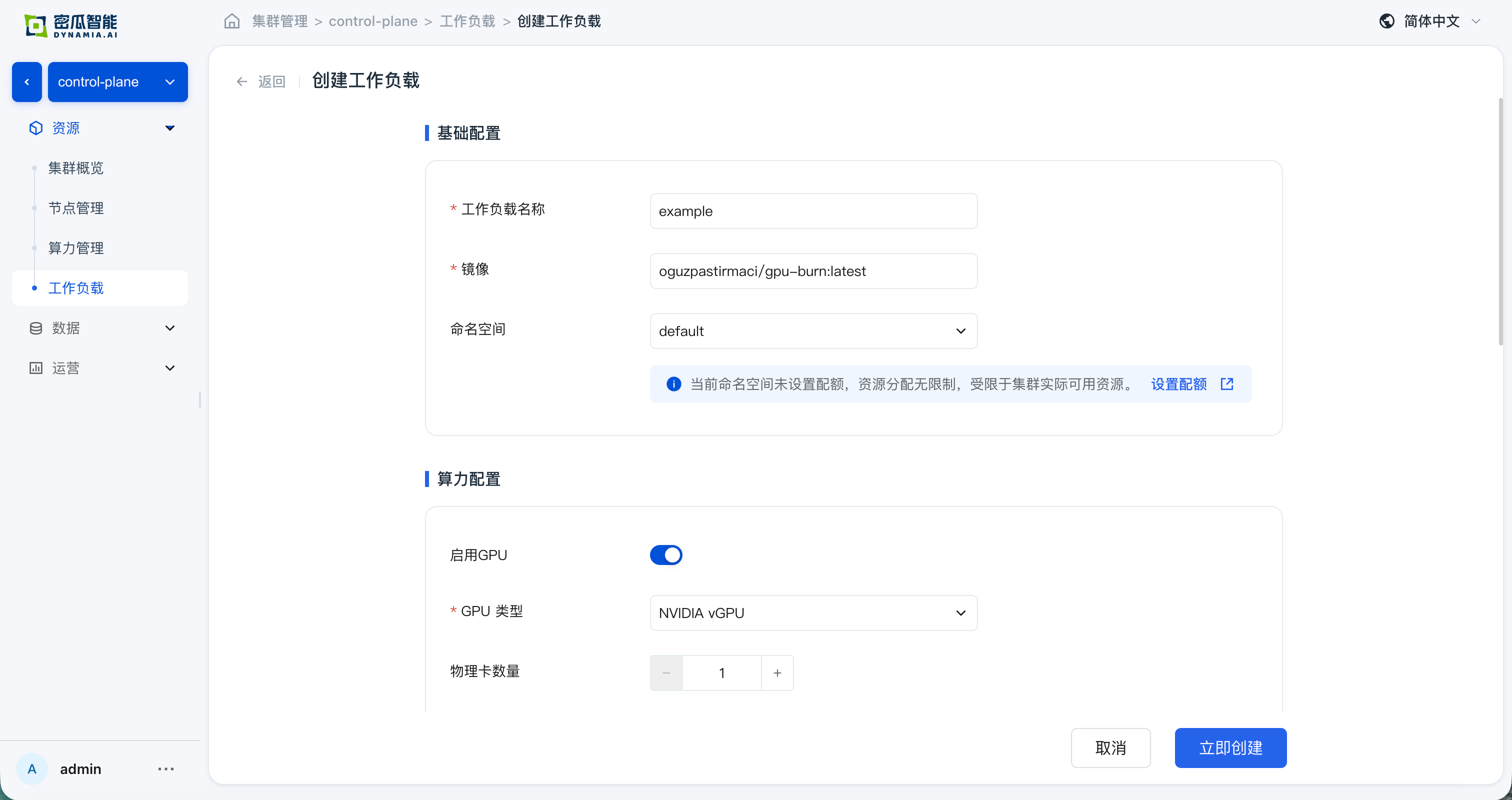

在控制台工作负载页面创建应用（如 gpu-burn）。确保业务镜像位于集群可访问的镜像仓库，并验证工作负载正常运行。

创建完成后，确认以下验证项均通过：

创建成功 ，控制台无报错

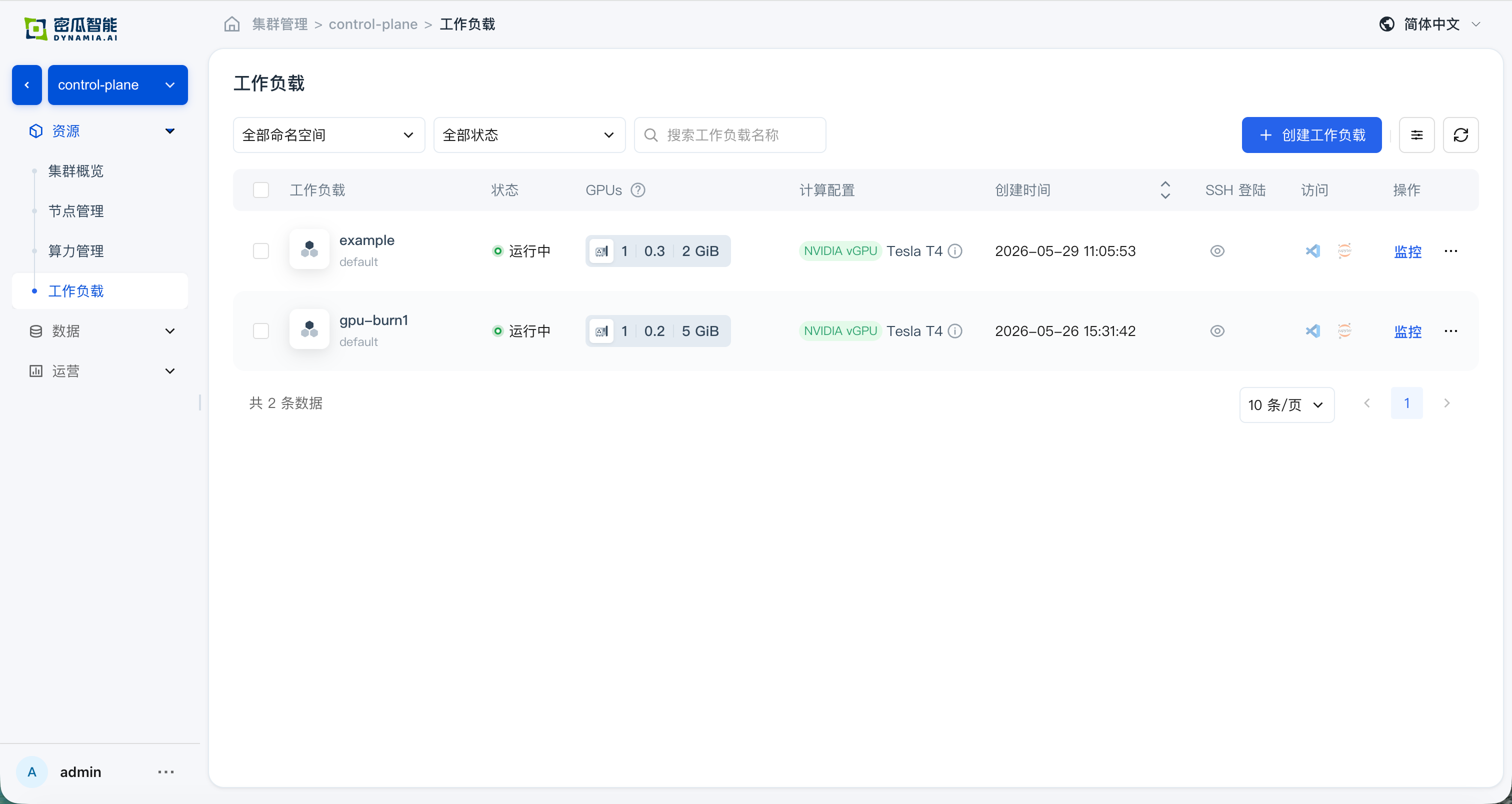

负载列表 ：应用状态、检索、列表指标与监控面板（GPU SM / GPU MEM / CPU / Memory）正常，时间切换与图表符合预期

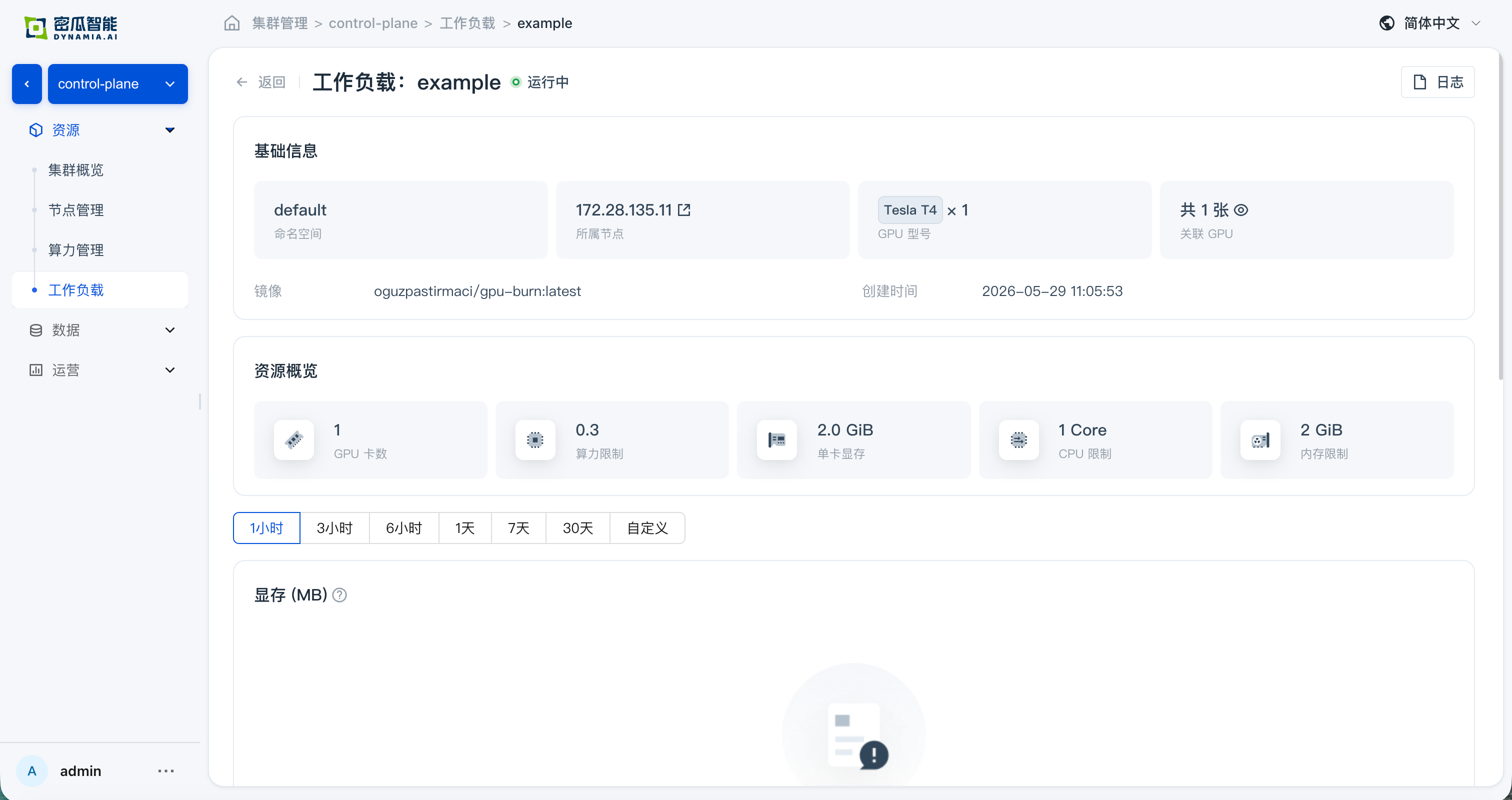

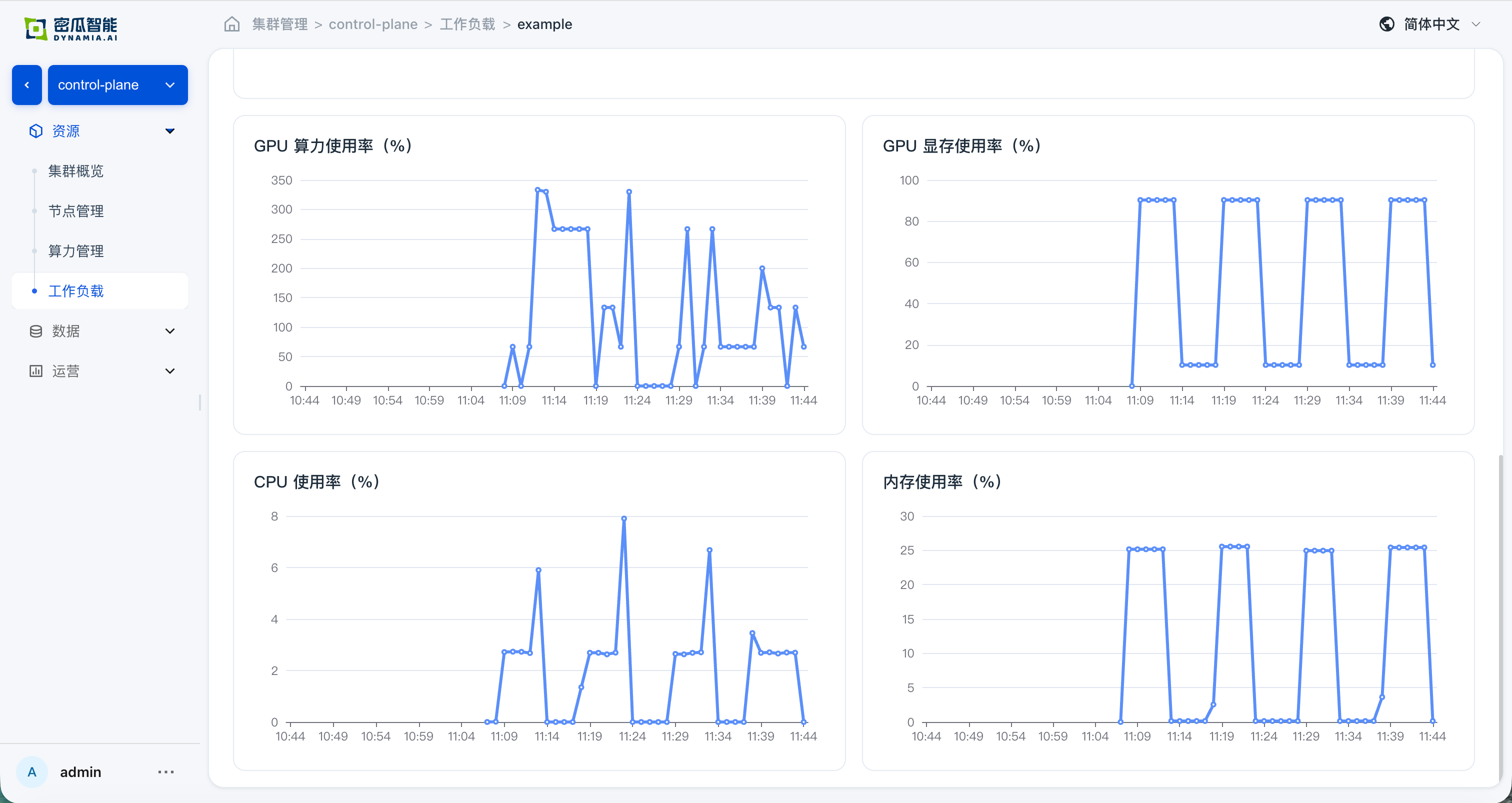

应用详情 ：基础信息、资源总览、与监控数据正常；从详情页跳转 GPU / 节点页面，资源总览与监控数据正常

常见问题

现象	可能原因	处理
镜像拉不下来	目标节点无法访问镜像仓库、镜像仓库认证信息缺失或无效，或者镜像地址错误	检查 Pod 事件和实际镜像地址，确认节点能够解析并访问镜像仓库，并配置所需的 `imagePullSecrets`。
`hami-device-plugin` Pod `Pending` 或者不存在	节点未打 `gpu=on` 标签	`kubectl label nodes <node> gpu=on`
`hami-device-plugin` Pod `CrashLoopBackOff`	与 NVIDIA 默认 device-plugin 冲突	禁用 GPU Operator 的 devicePlugin（`--set devicePlugin.enabled=false`）。
查不到 HAMi 指标	`Prometheus` 资源的`serviceMonitorSelector` 与 `ServiceMonitor` 资源中的 label 不匹配	对齐 `prometheus/prometheus-kube-prometheus-prometheus` 的 `spec.serviceMonitorSelector` 和 hami-enterprise 的 serviceMonitor labels。
`nvidia-smi` 报错	GPU 驱动未就绪	检查 `gpu-operator` namespace 下 driver Pod 状态。
示例 workload `Pending`	证书未激活、GPU 不足或节点标签缺失	检查证书、GPU 节点标签和 `kubectl describe pod` 事件
`Gateway` 没有入口地址	Gateway API 或 Envoy Gateway CRD 未就绪、Envoy Gateway release 异常，或 Envoy Service 类型不适配集群	检查 20 个相关 CRD 的 `Established` 状态，运行 `helm status eg -n envoy-gateway-system`，并检查 `Gateway` 条件和 Envoy `Service`。不要通过卸载 CRD release 或删除 CRD 重试。

获取支持

邮箱：info@dynamia.ai
售前 / 技术支持：400-026-7800
已签订商业合同的客户请通过专属支持渠道提交 Issue
